Cara Membuat Charger Ponsel di Motor
Jakarta, IDN Times - Smartphone memang sudah menjadi kebutuhan pokok. Tak mengejutkan jika hampir semua pabrikan motor kini melengkapi produk terbaru mereka dengan fitur port charger untuk ponsel.
Dengan fitur ini biker bisa mengecas ponsel merek di motor, sehingga gak perlu lagi khawatir kehabisan daya di tengah jalan. Sayangnya fitur port charger ini cuma ada di motor-motor keluaran terbaru.
Lalu bagaimana dengan motor lama? Jangan sedih, sebab kamu bisa memuat fitur port charger sendiri. Berikut langkah-langkahnya.
1. Persiapkan alat dan bahan
Sebelum merangkai charger Hp di motor, sebaiknya persiapkan alat dan bahan yang akan digunakan terlebih dahulu. Semua yang dibutuhkan bisa kamu dapatkan di toko elektronik.
Bahan tersebut adalah IC Regulator 7805, 2 Buah dioda 5 Ampere, Konektor IC, dan kabel USB. Sedangkan untuk alatnya, kamu harus menyiapkan solder, timah, dan Isolasi.
Alasan IC yang dipakai adalah seri 7805 karena tegangan output yang diinginkan berkisar 5 Volt. Kamu dapat melihatnya pada dua digit angka terakhir. Tapi, nomor seri bisa diganti dengan yang lain, jika spesifikasi Hp kamu bukan 5 Volt.
2. Pelajari skema

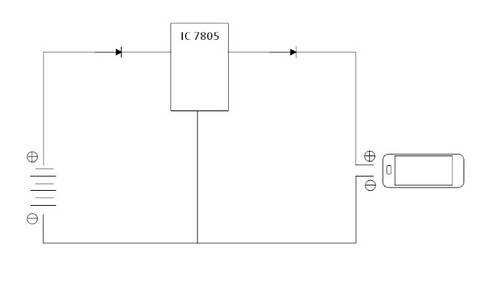

Langkah selanjutnya, kamu harus mempelajari skema rangkaian charger USB yang ingin dibuat di motor. Sebenarnya rangkaian charger ini tidak begitu rumit, karena tidak memerlukan Printed Circuit Board (PCB).
Kamu hanya diminta untuk menyambungkan listrik dari baterai ke dioda sebelum masuk ke terminal input IC, untuk kemudian output dari IC juga tersambung ke dioda sebelum langsung ke konektor.
Perlu kamu ketahui, IC regulator memiliki tiga kaki, yakni input, output, dan masa. Pemasangan dioda dilarang terbalik, sebab jika posisi dioda terbalik maka akan memblokir arus listrik.
3. Merangkai komponennya

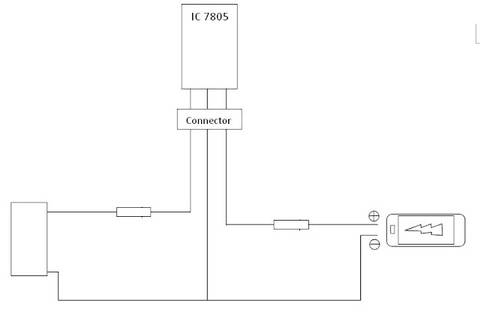

Setelah paham akan skemanya, segeralah merangkai komponen IC dengan konektor. Pertama, kamu harus mengenali terminal input, output, dan masa. Setelah itu, pisahkanlah tiga kabel dari konektor IC yang tadi, untuk dikupas kulitnya.
Barulah kamu diminta memasang dioda pertama pada kabel input IC. Perlu diingat, pemasangannya harus mengarah menuju IC atau terminal negatif yang kamu sambungkan ke kabel konektor.
Lalu, kamu bisa memasangkan dioda kedua pada kabel output IC namun dengan posisi terbalik atau mengarah keluar. Posisinya terminal positif dioda yang kamu sambungkan dengan kabel.
Lalu ambil kabel USB dan hubungkan kedua kabel tersebut dengan output IC dan kabel masa. Sebagai catatan, kabel masa bisa disambungkan ke terminal masa IC atau ke bodi motor nantinya. Nah, satu terminal lagi, yakni input, bisa kamu sambungkan dengan baterai atau ke kunci kontak. Kalau kamu menghubungkanya ke kunci kontak maka charger bisa mengisi saat ignition ON.
Kalau kamu menginginkan sirkuit yang lebih aman, sebaiknya kamu menambahkan fuse maksimal 5 Ampere supaya ponsel tidak mengalami lonjakan arus listrik yang berlebih. Kamu juga perlu menyambungkan masa bodi ke masa IC. Jika IC yang dibeli sudah tersedia lubang baut, maka kamu cukup menempelkan lubang itu ke bodi motor yang berbahan logam menggunakan baut.
4. Menyambungkan USB ke port charger Hp
Tapi jika IC standar yang kamu punya ternyata tanpa lubang baut. Maka kamu bisa menghubungkan masa bodi motor dengan terminal masa IC. Sehingga, ada dua sambungan yang mengarah ke bodi dan ke USB. Ketika semua ini sudah dilakukan secara teliti, kamu boleh langsung colokan ujung USB ke port charger Hp.
Nantinya arus 12 Volt akan turun otomatis menyesuaikan daya pengisian batre Hp yang hanya sekitar 5 Volt. Nah, kalau kondisi aki kurang sehat, maka akan berdampak pada sistem kelistrikan motor seperti sistem penerangan dan pengapian. Akibatnya akan mengganggu performa mesin.
